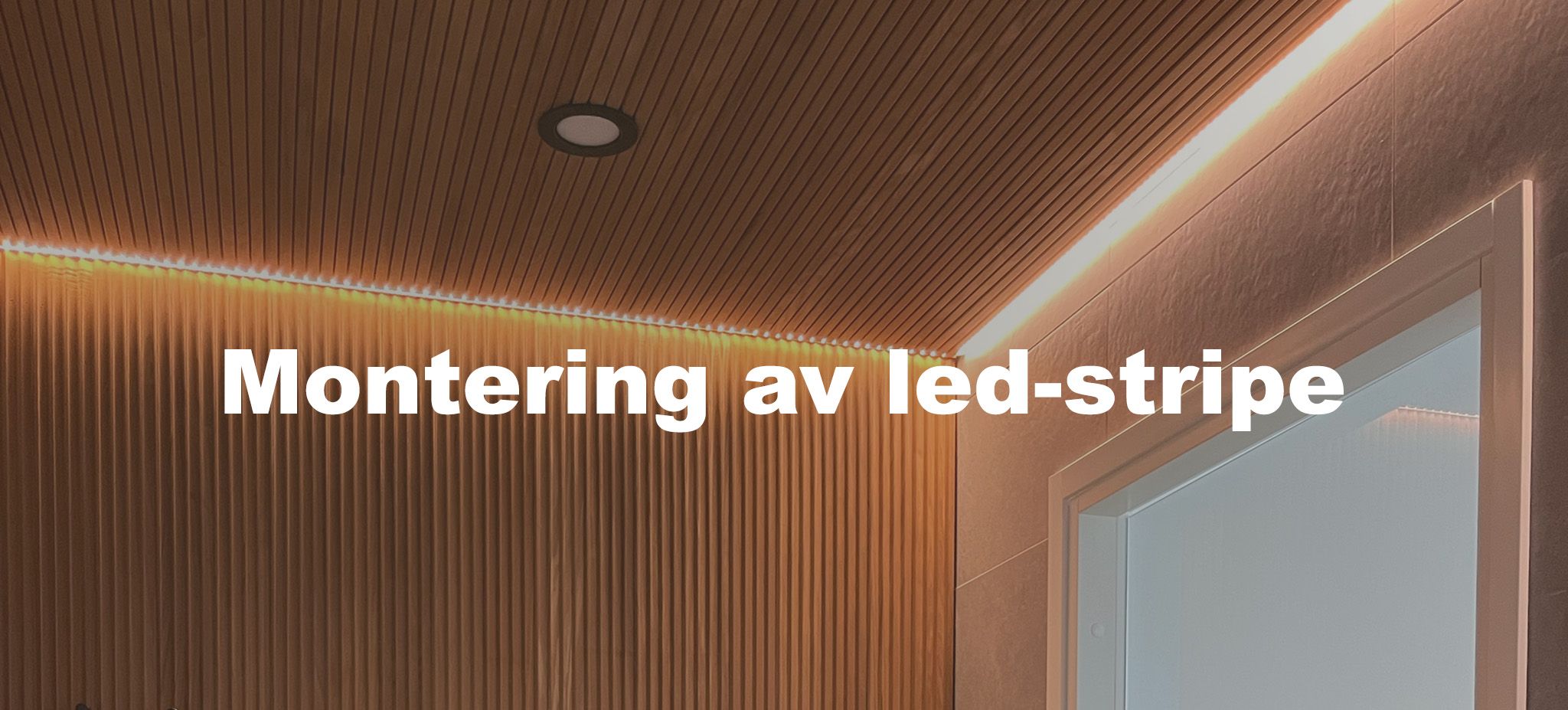

Valg, tilkobling og installasjon av LED-stripe

Har du tenkt på moderne, stilig og enkel belysning? Med LED-striper er denne drømmen veldig enkel å realisere, enten du skal bygge nytt eller ønsker en liten oppgradering av den eksisterende belysningen. LED-striper er en moderne belysningsløsning for virkelig alle behov og er generelt et svært enkelt prosjekt å installere.

Se også

LED-striper og tilbehør  Installasjonsveiledning for LED-stripe  Valgguide for LED-stripe

Installasjon av LED-stripe

1. Velg riktig stripe, aluminiumsprofil og transformator for ditt installasjonssted

   • Mål opp ønsket lengde
   • Hvis du trenger hjelp til å velge riktig LED-stripe, kan du lese artikkelen Valgguide for LED-stripe
   • De ulike installasjonsprofilene finner du her: Led-stripe monteringsprofiler
2. Kutt profilen og stripe til riktig lengde

   • Hvis du ikke finner riktig lengde, kan det lønne seg å kjøpe LED-stripen og profilen/t for lang, da begge kan forkortes til riktig lengde ved behov.
   • Stripen kan forkortes med en saks, og aluminiumsprofilen kan klippes av med for eksempel en baufil eller saks.
3. Fest profilen på plass

   • Bruk skruene som følger med profilen til å feste brakettene, og klikk deretter profilen fast på brakettene. Avhengig av monteringsstedet kan du også feste profilen direkte på underlaget ved hjelp av dobbeltsidig tape, lim eller ved å bore skruer gjennom bunnen av profilen.
4. Fest stripen til profilen

   • Fjern beskyttelsespapiret fra tapen bak stripen, og trykk stripen fast på profilen i hele dens lengde.
5. Koble stripen til transformatoren

   • Gjem strømledningen på et sted der den lett kan kobles til transformatoren
   • AGGE-transformatorene har kontakter som er kompatible med stripene, noe som gjør tilkoblingen svært enkel
6. Koble transformatoren til strømnettet

   • Avhengig av transformatoren og installasjonen kan transformatoren enten kobles direkte til stikkontakten eller alternativt til strømnettet (krever en elektriker).
7. (Slå på dimmeren eller kontrolleren hvis du ønsker å dimme stripen)
   • For mer informasjon om dimming og styring, les artikkelen Dimming og styring av LED-stripe
8. Fullfør installasjonen

   • Test bruken av stripen
   • Fest endepluggene som følger med profilen på plass
   • Trykk på profilhetten for å lukke den

Kutting og gjeninnkobling av Led-stripen

Kutting

Alle LED-striper kan enkelt klippes til ønsket lengde. Skjærepunktene er vanligvis merket med et lite saksebilde på selve stripen. Dette sikrer riktig lengde for hver applikasjon.

Gjeninnkobling

Led-stripen kan forlenges på to måter: med separate kontakter eller ved lodding. Ved lodding loddes ledningene til kobberstrimlene på stripen, og den andre enden av ledningene loddes til de tilsvarende punktene på neste stripe.

Den enkleste måten å forlenge stripen på er med forlengelseskontakter for LED-striper. Det finnes flere forskjellige typer kontakter, og noen av dem forlenger stripen rett frem uten at man mister noe lys ved forlengelsespunktet. I noen situasjoner er det nødvendig med en ledningslengde mellom stripen som skal forlenges, slik at stripen for eksempel ved montering i et hulrom kan kuttes av ved hetten og forlenges fra den andre siden. Til dette formålet har vi et utvalg av forlengelseskontakter for LED-striper:

Fast installasjon eller plug-in-installasjon?

I en fast installasjon er transformatoren til LED-stripen permanent installert i strømnettet, og i en stikkontaktinstallasjon er transformatoren koblet til stikkontakten. Begge installasjonsmetodene har sine egne styrker og svakheter, så det er best å velge metode i henhold til bruksområdet.

Fast installasjon

En integrert del av belysningen i hjemmet ditt. Passer best til nybygg eller renoveringsprosjekter der strukturene er åpne og ledningene kan skjules.

Styrker

• Del av fast belysning
• Pent utseende: ledninger og transformator kan skjules i møbler eller husets konstruksjoner
• Brukervennlighet: Belysningen kan for eksempel utformes slik at den kan styres med en veggbryter

Svakheter

• Mer utfordrende installasjon, ledninger må føres inn i vegger eller møbler, og kabling krever en elektriker
• Varighet: Endringer vil være vanskeligere å gjennomføre i fremtiden

Installasjon med stikkontakt

Svært enkel å installere på alle steder. Best egnet for ettermontering når det ikke er mulig å skjule ledningene i konstruksjoner.

Styrker

• Enkel installasjon også i etterkant. Tilkobling krever ikke elektriker, da alle tilkoblinger gjøres på lavspenningssiden (12 V eller 24 V)
• Fleksibilitet: Det er enkelt å endre eller flytte belysningen

Svakheter

• Synlige ledninger: Hvis stikkontakten ikke er inne i skapet eller skjult på annen måte, vil i det minste transformatorledningene forbli synlige
• Begrenset kontroll: Hvis det ikke finnes noen strømbryter for stikkontakten, må det installeres en separat strømbryter eller kontrollenhet på listen.

Lange LED-stripeinstallasjoner og strømforsyning for LED-stripe

Skal LED-stripen få strøm fra den ene enden, fra begge ender eller fra midten?

I mange tilfeller er det angitt maksimal lengde på LED-stripen som kan kobles bak en enkelt strømforsyning. Den viktigste begrensende faktoren her er hvor mye strøm selve båndet kan bære, noe som selvfølgelig påvirkes av båndets effekt. Hvis den maksimale lengden for eksempel er 5 meter, kan det installeres 5 meter bånd der strømmen bare går inn i den ene enden. Hvis disse dimensjonene overskrides, vil den enden av stripen som er lengst fra transformatoren, gi et svakere lys enn den første enden fordi det ikke er nok strøm.

Hvis det er behov for lengre installasjoner, kan man enten føre strømforsyningen til midten av stripen, slik at stripen kan installeres 5 meter i begge retninger fra midten (totalt 10 meter).

Et annet alternativ er å koble transformatoren til begge endene av båndet, ved å trekke ledninger fra transformatoren til starten og slutten av stripen og koble transformatoren til hver ende av stripen. På denne måten kan man også installere de samme 10 meterne med stripe. For enda lengre installasjoner kan den samme installasjonen dupliseres ytterligere, dvs. at transformatoren ganske enkelt kobles til den neste 5 m lange delen.

Obs! Hvis det er behov for betydelig lengre installasjoner, kan du ta en titt på våre 230 V LED-striper, som kan brukes til belysningsløsninger på opptil 100 m: AGGE 230V Led-striper
